Червячный редуктор Ч2-80/160



Редуктор червячный двухступенчатый.
Ч2–80/160–800–12–12–К–К–У1
Ч2 – тип редуктора;
80 – межосевое расстояние первой ступени, мм;
160 – межосевое расстояние второй ступени, мм;
800 – передаточное число номинальное;
12 – вариант сборки редуктора;
12 – вариант сборки червячных пар;
К – вариант исполнения быстроходного вала;
К – вариант исполнения тихоходного вала;
У1 – вид климатического исполнения и категория размещения.
Стоимость товара уточните у менеджера

Если Вы ищите, где купить качественный редуктор Ч2–80/160, то в Производственном Объединении «ПМКО» Вы всегда найдете нужное предложение. Мы продаем только качественную и сертифицированную продукцию. У нас Вы сможете купить Ч2–80/160 по лучшей цене и с доставкой по всей России. Самостоятельно забрать выбранный редуктор можно в наших филиалах в городах Новосибирск, Москва, Красноярск, Кемерово и Бийск.

 Примечание:
  • Исполнение конца быстроходного вала может быть: коническим - К (стандартное исполнение)
с наружной или внутренней резьбой (согласовывается дополнительно при заказе или оставляется на усмотрение исполнителя),
цилиндрическим - Ц (согласовывается дополнительно при заказе),
  • Исполнение конца тихоходного вала может быть: коническим - К (стандартное исполнение), цилиндрическим -Ц (согласовывается дополнительно при заказе), полым шлицевым - Пшл (согласовывается дополнительно при заказе) или полым шпоночным - Пшп (согласовывается дополнительно при заказе).



Червячные редукторы (технические характеристики)

      Редукторы и мотор-редукторы червячные универсальные предназначены для увеличения крутящих моментов и одновременного уменьшения частоты вращения.

      Редукторы применяют при условиях эксплуатации в соответствии с ГОСТ Р50891–69:

- нагрузка постоянная и переменная, одного направления и реверсивная;

- работа длительная или с периодическими остановками;

- вращение валов в любую сторону;

- частота вращения входного вала не должна превышать 1800 об/мин.;

- скорость скольжения передачи не более 10 м/с;

- атмосфера типов I и II по ГОСТ 15150–69 при запыленности воздуха не более 10 мг/;

климатические исполнения: У, Т, для категорий размещения 1–3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150–69

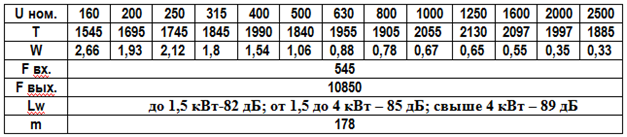

Червячный двухступенчатый редуктор Ч2-80/160



U ном. - номинальное передаточное число редукторы

W - расчетная мощность на быстроходном валу при частоте вращения 1500 об/мин, кВт

T - номинальный крутящий момент на тихоходном валу, Нм

F вх. - допускаемая радиальная консольная нагрузка на входном валу

F вых. - допускаемая радиальная консольная нагрузка на выходном валу

Lw - корректированный уровень звуковой мощности, дБа (в зависимости от номинальной передаваемой мощности)
m - масса редуктора, кг.

Варианты сборки червячных двухступенчатых редукторов и их червячных пар:

Габаритные и присоединительные размеры редуктора Ч2-80/160



Присоединительные размеры конического быстроходного (входного) вала редукторов

Ч2 – 80/125, Ч2 – 80/160



Присоединительные размеры конического тихоходного (выходного) вала редукторов  Ч2-80/160

Присоединительные размеры цилиндрического тихоходного (выходного) вала редукторов

Ч2 – 80/125, Ч2 – 80/160



Присоединительные размеры полого шлицевого тихоходного (выходного) вала редукторов

Ч2 – 80/125, Ч2 – 80/160

Присоединительные размеры полого шпоночного тихоходного (выходного) вала редукторов

Ч2 – 80/125, Ч2 – 80/160
