Редуктор подъема сб.106

Эксплуатация

Редуктор подъема СБ‑106 рассчитан на работу в составе электрических талей серий ТЭ и ТЭС с грузоподъемностью до 10 т, обеспечивая плавный подъем и контролируемое опускание груза при многократных пусках и остановках.

Конструкция и принцип работы

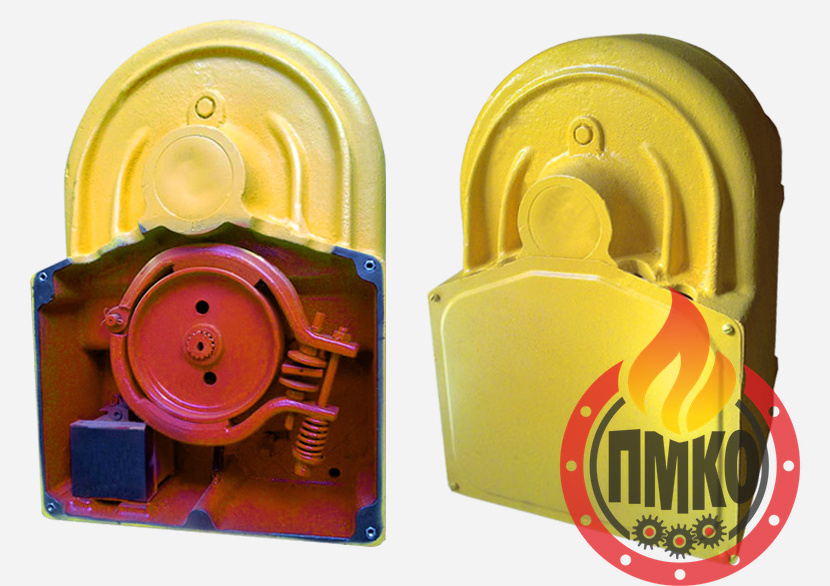

СБ‑106 представляет собой двухступенчатый цилиндрический редуктор, устанавливаемый в составе механизма подъема электротали. Кинематическая связь с барабаном тали обеспечивается через зубчатую муфту, благодаря чему вращение от электродвигателя передаётся на барабан подъема.

В конструкцию редуктора входят:

• быстроходный вал с колодочным тормозом;
• промежуточный вал с грузоупорным узлом;
• зубчатые колёса двухступенчатой передачи;
• корпус редуктора с размещением тормозных и опорных элементов.
